產品綜述
突跳式雙金屬片具有高度的可靠性和可重復性
外型小巧、適用于在繞組上或繞組內緊密安裝的應用
根據客戶需要可以提額外的保護套
性價比高
AET200馬達保護器,保護電機的熱保護器,電加熱過熱保護幾乎能夠滿足小型馬達、小型變壓器以及螺線管等應用領域的保護需要。該款小巧緊湊的馬達保護器能夠保護工業及家用電器中的各種馬達，是保護堵轉與過載狀況的解決方案。
應用范圍
小型馬達
線圈
電磁閥
變壓器
對于單相馬達，該保護器可以直接安裝在主電路上，以作為繞組上或繞組內的保護器。其外型小巧緊湊，即使在狹小的空間中也非常易于安裝。AET200能夠為所有的小型馬達提供過熱或過載保護。可為您提供低成本、高質量以及高可靠性的解決方案。
AET200馬達保護器包含一個金屬殼，金屬殼支撐與保護內部元件，同時可防止滲漏和機械變形。此外，金屬殼內還有一個經校準、帶有銀觸點的金屬片。固定觸點被放置在另一側，由一個絕緣體將其與端子分隔。
AET200有三種版本類型可供選擇：帶環氧樹脂絕緣層型、帶絕緣黃紙保護套型和帶額外保護套型。
AET200工作原理簡單有效。電流通過帶電阻的雙金屬片，當發生故障時，增加的電流和環境溫度使雙金屬碟片快速與觸點斷開。當保護器溫度下降到安全運行溫度時，觸點自動閉合。

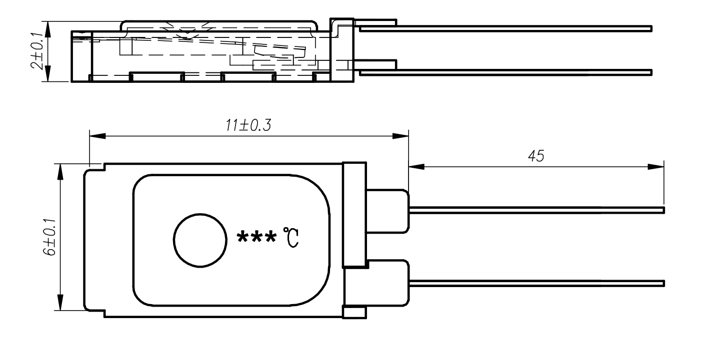

外形尺寸
技術特性
| 觸點容量 ： | 125V AC 3A用于TCO |
| 250V AC 3A用于TCO | |
| 250V AC 1A用于TBP | |
| 溫度范圍： | 50℃至160℃用于TCO/TMP |
| 50℃至135℃用于TBP | |
| 斷開溫度公差： | ±3℃、±5℃、±7℃、±10℃，可按客戶需求定制 |
| 自動動作： | 馬達為3C類型 |
| 鎮流器為2C類型 | |
| TCO為2B類型 | |
| 工作時間： | 持續工作 |
| 污染狀況： | 常規 |
| 傳感元件范圍： | 全面控制 |
| 絕緣材料PTI值： | 250 |
| 防護等級： | IP00 |
| 電氣連接： | 繞組上，插入式、夾緊式、托架式、黏膠式等等 |
溫度規格
規格型號 | 斷開溫度 | 復位溫度 | 規格型號 | 斷開溫度 | 復位溫度 |
AET200 50℃ | 50±5℃ | 35±10℃ | AET200 110℃ | 110±5℃ | 75±15℃ |
AET200 55℃ | 55±5℃ | 35±12℃ | AET200 115℃ | 115±5℃ | 75±15℃ |
AET200 60℃ | 60±5℃ | 40±10℃ | AET200 120℃ | 120±5℃ | 80±15℃ |
AET200 65℃ | 65±5℃ | 45±12℃ | AET200 125℃ | 125±5℃ | 85±15℃ |
AET200 70℃ | 70±5℃ | 45±15℃ | AET200 130℃ | 130±5℃ | 90±15℃ |
AET200 75℃ | 75±5℃ | 50±15℃ | AET200 135℃ | 135±5℃ | 95±15℃ |
AET200 80℃ | 80±5℃ | 55±15℃ | AET200 140℃ | 140±5℃ | 95±15℃ |
AET200 85℃ | 85±5℃ | 55±15℃ | AET200 145℃ | 145±5℃ | 100±15℃ |
AET200 90℃ | 90±5℃ | 60±15℃ | AET200 150℃ | 150±5℃ | 100±15℃ |
AET200 95℃ | 95±5℃ | 65±15℃ | AET200 155℃ | 155±5℃ | 105±15℃ |
AET200 100℃ | 100±5℃ | 65±15℃ | AET200 160℃ | 160±5℃ | 105±15℃ |
AET200 105℃ | 105±5℃ | 70±15℃ |
動作溫度：50~160℃±5℃，每5℃一檔，為一個溫度規格。
復位溫度：為標稱動作溫度的2/3，公差為±15℃，或可按照客戶要求定制。

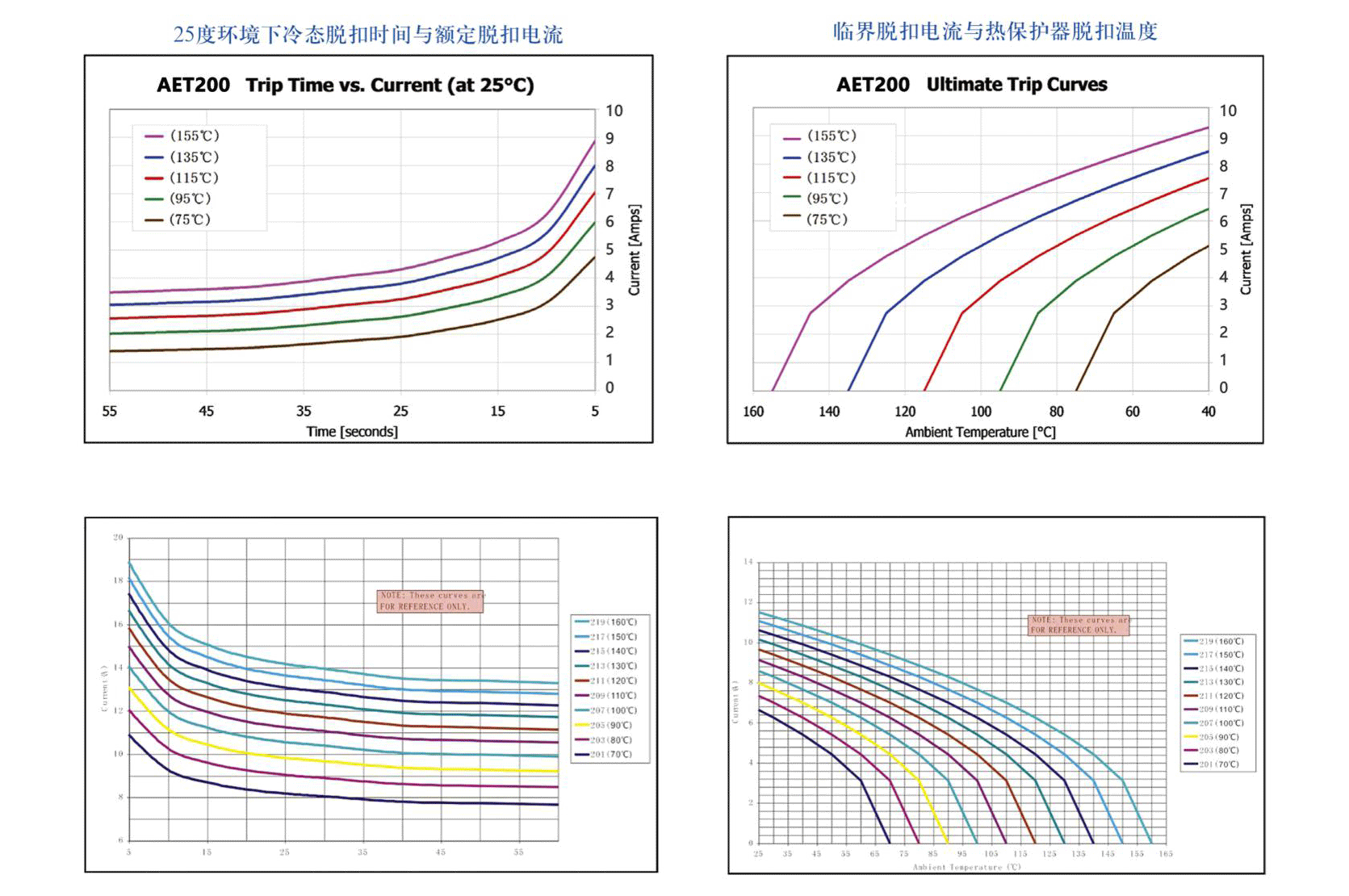

特性曲線
這些曲線僅用于在為特定應用選擇保護器時提供指導。在選擇保護器時還應考慮其他一些因素，例如與熱源之間的距離和安裝方法。脫扣時間取決于端子配置和安裝條件。
