應用范圍
單相手動復位保護器用于≤2.24kw電機的固有保護器件，適合工業電機、農業設備、深井泵、風扇、空調、冰箱和其他家用電器等。
安規認證
UL&CUL：E258861
產品綜述
以突跳式金屬片為基本工作元件，對溫度及電流均非常敏感。
精確校準-在可控條件下對溫度進行校準和檢驗，確保性能可靠。
可提供自動或手動復位系列
易于安裝
為什么需要保護電機?
電機絕緣過熱會導致介電強度降低，并進一步造成電機絕緣損壞或失效。對于下面這些造成電機過熱的情況，都可使用艾諾電機保護器以提供保護：
長期過載運行
堵轉-出現機械/電氣啟動故障
線路低電壓
環境溫度高，通風不足
編號命名參考
艾諾單相手動或自動復位保護器配有突跳式雙金屬片，其上端有觸點并可以通過電流。如果出現過熱狀況，通過艾諾金屬片的電流會產生加熱效應，電機熱量的影響將導致雙金屬片溫度升高。
當雙金屬片達到校準設置點時， 艾諾保護器自動斷開電源，以達到限制繞組和外殼超溫的目的。
當電機冷卻到允許的工作溫度時，保護器冷卻至復位溫度，艾諾保護器自動復位，電機重新啟動。
對于自動重啟可能產生設備或工作危險的情況， 艾諾保護器也可提供手動復位型號。
技術參數
動作溫度范圍：90℃~145℃
額定電壓：250V/125V
過載電流跳脫值選擇范圍：≤17A
動作時間：5s-15s或按客戶要求定制

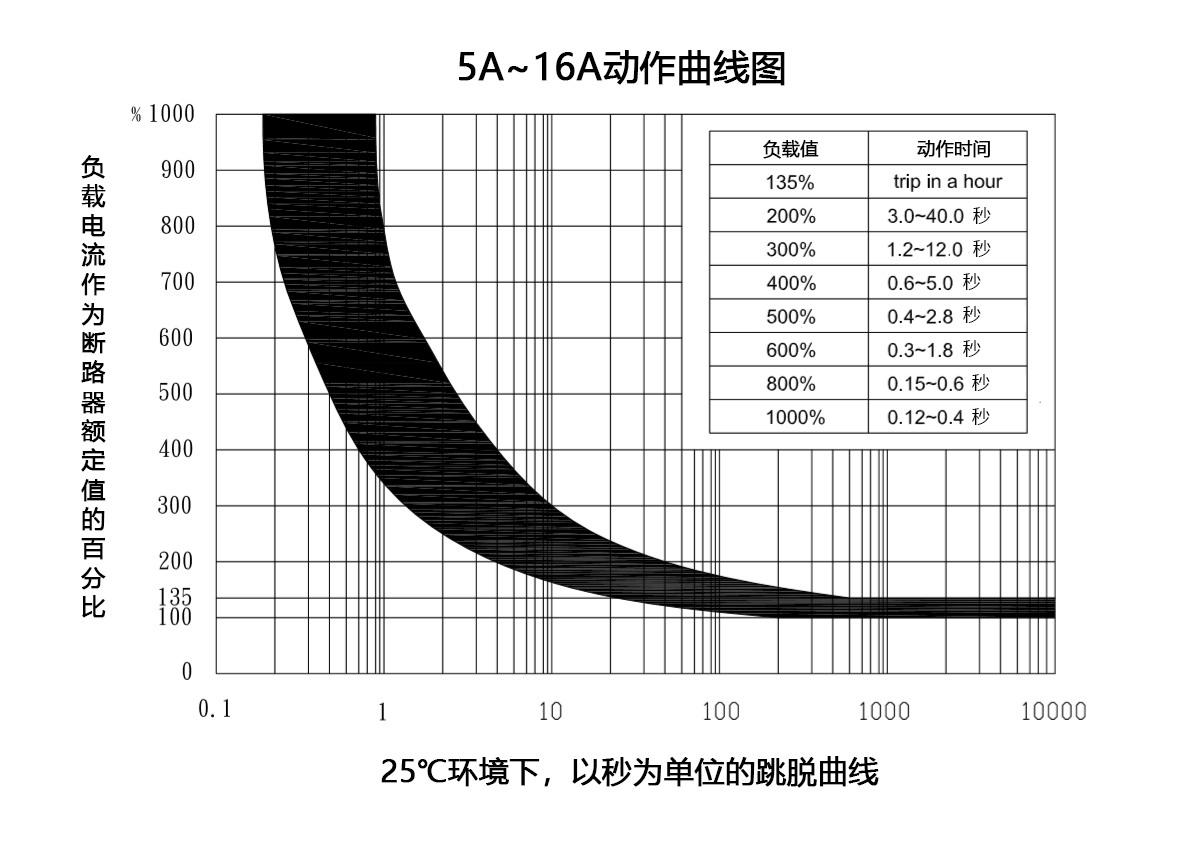

特性曲線
近似值-僅用于選擇電機驗證試驗樣品
這些曲線僅用于在為特定應用選擇保護器時提供指導。在選擇保護器時還應考慮其他一些因素，例如與熱源之間的距離和安裝方法。脫扣時間取決于端子配置和安裝條件。
安裝方式
保護器應安裝在電機內部，能從繞組中接收在運行狀態或者失速轉子狀態下產生的最大熱量。最佳安裝位置取決于電機的結構，但一般而言，這一位置可以是空氣罩、端蓋或者定子鐵芯。

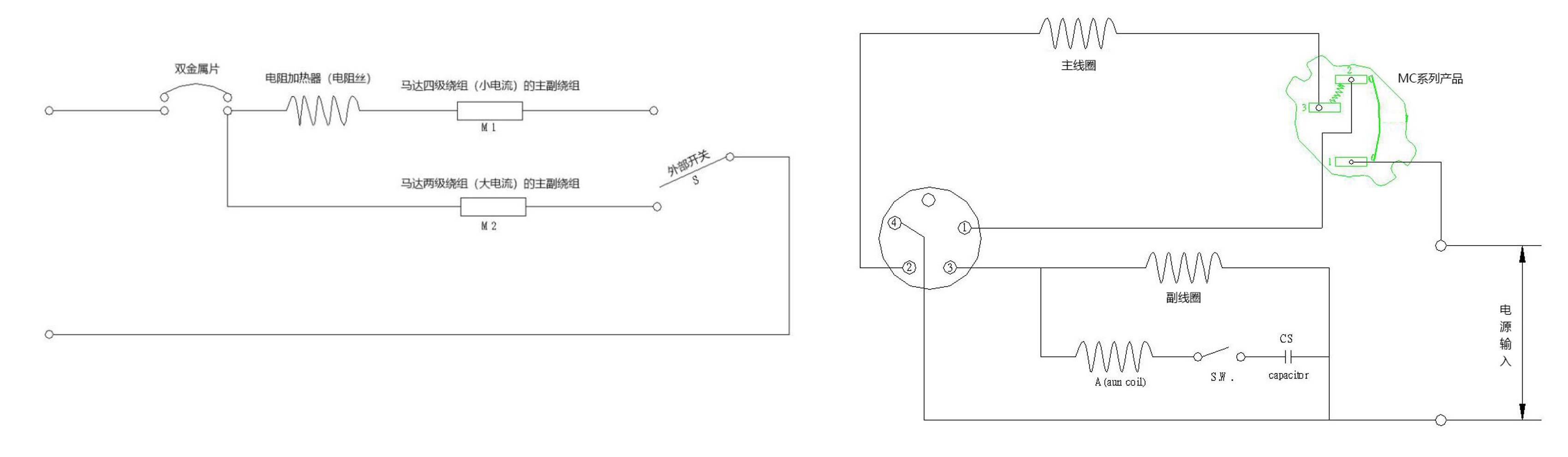

接線圖
電機數據
A.堵轉要求
1.堵轉冷電流：電機開啟時的瞬時電流。
2.堵轉熱電流：第一次循環試驗結束時的電流。通常在電機首次開啟之后10至30秒。
3.上述試驗中電機繞組溫度從室溫升高到UL電機絕緣等級允許的溫度附近時所經過的時間。例如：對于A類電機，從25℃到175℃需要12.5秒。
4.試驗期間的環境溫度(℃):室溫(通常為25℃)。
B.過載運行要求
1.負載電流：電機運行時，電機上的負載將小幅升高，直至電機繞組溫度完全穩定在UL電機等級的最高允許溫度以下10℃左右。例如，對于A類電機，最高允許溫度為140℃,電機繞組溫度完全穩定時在130℃，記錄此時的電流損耗。
2.保護器位置溫度：在電機運行時在上述負載條件下測量所得的溫度。
3.環境溫度：室溫(通常為25℃)。
C.異常保護條件
1.最高/最低環境溫度：保護器周圍的溫度。
2.最高/最低線路電壓：保護有效前提下的最高和最低電壓。
3.其他環境因素：例如，暴露于農業氣候條件下。
D銘牌數據
1.功率
2.電壓
3.單相
4.FLA(滿載電流)
5.LRA(堵轉電流)
6.絕緣等級(UL/CSA)(指定一個等級)
保護器要求
A.自動或手動復位
B.圓形或有耳底座
C.端子類型
規定的電機數據
A.堵轉要求
1.堵轉冷電流
2.堵轉熱電流
3.電機繞組溫度升高到最高溫度所需的時間
4.試驗期間的環境溫度
B.過載運行要求
1.主繞組溫度完全穩定在最高允許溫度以下10℃左右時的負載電流
2.保護器表面下方的保護器位置溫度
3.保護器上方的保護器位置溫度
4.試驗期間的環境溫度
C.異常保護條件
1.最高/最低環境溫度
2.最高/最低線路電壓
3.其他環境因素
注：艾諾科技可提供應用支持。
