外形尺寸
產品綜述
三相外置式
自動非自動式復位
電流溫度型雙重?zé)岜Ｗo
應用范圍
各類三相馬達、電機
可以用于保護1/8馬力-馬力通用三相電動機、氣動電動機、風扇
商用和工業機械三相電動機
空調、冰箱的壓縮機
潛水泵、水井泵和油池泵
其他更多應用

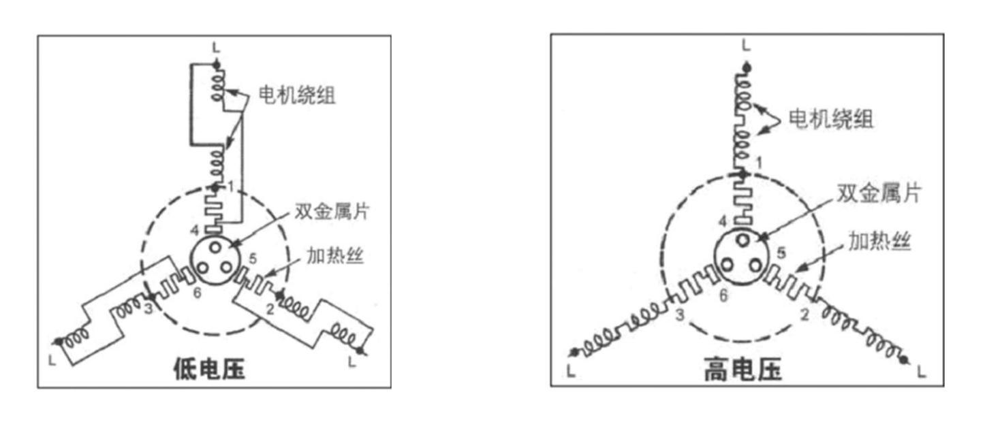

三相電機過熱保護器,三相熱保護器,三相手動復位保護器由一個模制酚醛樹脂底座裝置構成，其中包含三個加熱器和一個突跳式雙金屬圓形片，焊接有三個銀觸點，雙金屬片為電機的中性點，內置三個電阻發熱絲，每一個加熱絲都與電機的某一相繞組串聯，同時與熱敏雙金屬片上的某個觸點連接。當?shù)驗檫^熱而迅速分斷時，電機的中線開路，從而切斷電機電源。雙電壓電機可使用一個保護器提供保護，如接線圖所示。對于雙電壓電機，高電壓應用于保護器，低電壓用于根據觸點容量選擇保護器的尺寸。
動作溫度范圍：90℃~150℃
額定電壓：380V~440V AC
過載電流跳脫值選擇范圍：3A~37A
動作時間：5s~15s
安規認證
CSA：255988
安裝方式
保護器應安裝在電機內部，能從繞組中接收在運行狀態或者失速轉子狀態下產生的最大熱量。最佳安裝位置取決于電機的結構，但一般而言，這一位置可以是空氣罩、端蓋或者定子鐵芯。
